襯墊式關節軸承是鋼經過淬火再研磨后制成的球面內圈和2個襯墊以及罩殼組合在一起形成的。球面內圈的外鏡面和襯墊的球面內徑面之間具有自動調心性，在2個襯墊之間還留有適當的游隙用來存儲潤滑脂的構造形式。

靠金屬網強化了的罩殼內面安裝四氟乙烯樹脂制的襯墊，把它作為固體潤滑劑，使其和球面內圈的外徑之間具有自動調心性的構造。

不銹鋼系列，包含金屬網的構成部件材料，都是不銹鋼材質的。

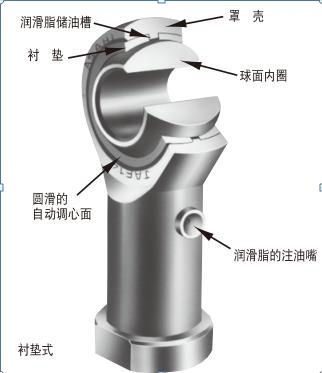

襯墊式關節軸承結構

1.圓滑的自動調心性

被精密加工過的球面內圈的外鏡面和襯墊以及和罩殼的球面內徑之間，可以實現自由的調心，摩擦很小，及其圓滑，可以彌補由機械的軸心的偏位和州的扭曲所引起的不適。

2.很大的自動調心角

根據往軸上的安裝方法和尺寸的不同而不同，擁有較大的自動調心角，無論怎樣的復雜運動，都無需費勁的可以很好的傳動。

3.大的負荷能力和耐磨耗性

由于球面內圈，襯墊以及罩殼等都是用了幼稚的材料，經過精密的加工后被組裝起來，所以可以承受重負荷，還具有很大的耐磨耗性。

4.安裝簡單

小型輕量，一體化構造，可以保持原樣直接安裝到機械上。很省事，可以有效防止安裝時可能發生的一些潛在隱患。

5.無需保養的PTFE襯套式

PTFE襯套式采取固體潤滑方式，無需再繼續補充潤滑脂。因此，不僅可以省去保養事宜，同事還不會污染機械周圍的環境。
