NACHI軸承，NACHI調心球軸承簡介

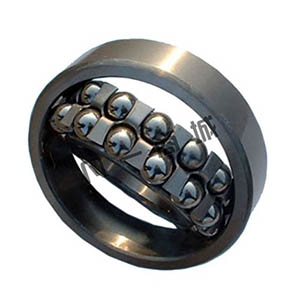

　　調心球軸承是二條滾道的內圈和滾道為球面的外圈之間，裝配有圓球狀滾珠的軸承。


　　外圈滾道面的曲率中心與軸承中心一致，所以具有與自動調心球軸承同樣的調心功能。在軸、外殼出現撓曲時，可以自動調整，不增加軸承負擔。調心滾子軸承可以承受徑向負荷及二個方向的軸向負荷。徑向負荷能力大，適用于有重負荷、沖擊負荷的情況。內圈內徑是錐孔的軸承，可直接安裝。或使用緊定套、拆卸筒安裝在圓柱軸上。保持架使用鋼板沖壓保持架、聚酰胺成形保持架及銅合金車制保持架。


　　調心球軸承有圓柱孔和圓錐孔兩種結構，保持架的材質有鋼板、合成樹脂等。其特點是外圈滾道呈球面形，具有自動調心性，可以補償不同心度和軸撓度造 調心球軸承成的誤差，但其內、外圈相對傾斜度不得超過3度。


　　可承受較大的徑向載荷，同時也能承受一定的軸向載荷。該類軸承外圈滾道是球面形，故具有調心性能，當軸受力彎曲或傾斜而使內圈中心線與外圈中心線相對傾斜不超過1°～2.5°時，軸承仍能工作。


　　調心球軸承內孔有圓柱形和圓錐形兩種。圓錐形內孔的錐度為1：1 2或1：30。為了加強軸承的潤滑性能，在軸承外圈上加工環形油槽和三個油孔。


　　用途


　　調心球軸承適用于承受重載荷與沖擊載荷、精密儀表、低噪音電機、汽車、摩托車、冶金、軋機、礦山、石油、造紙、水泥、榨糖等行業及一般機械等。


　　工作要求

　　對于重載荷，工作條件惡劣或?qū)γ芊庥刑厥庖蟮妮S承配置，可以用內置式接觸型密封調心滾子軸承。該軸承外形尺寸與非密封軸承完全相同，在許多場合可代替非密封軸承。允許調心角度為0.5°，工作溫度為-20℃~110℃.軸承內已填裝了適量的鋰基防銹潤滑脂，也可根據用戶要求添加潤滑脂。根據內圈有無擋邊及所用保持架的不同，可分為C型與CA型兩種基本型式，C型軸承的特點是內圈無擋邊并采用鋼板沖壓保持架，CA型軸承的特點則為內圈兩側均有擋邊且采用車制實體保持架。 該類軸承特別適用于重載荷或振動載荷下工作。 調心滾子軸承在有二條滾道的內圈和滾道為球面的外圈之間，裝配有鼓形滾子的軸承。外圈滾道面的曲率中心與軸承中心一致，所以具有與自動調心球軸承同樣的調心功能。在軸、外殼出現撓曲時，可以自動調荷及二個方向的軸向負荷。徑向負荷能力大，適用于有重負荷、沖擊負荷的情況。內圈內徑是錐孔的軸承，可直接安裝。或使用緊定套、拆卸筒安裝在圓柱軸上。保持架使用鋼板沖壓保持架、聚酰胺成形保持架及銅合金車制保持架。
