捷太格特（JTEKT）通過利用電磁石的吸引力開發了新的主軸測量系統，不僅可以在主軸靜止時測量，主軸旋轉時也可以對其相關數值（剛性?固有值）進行測量，并可以對應所有的主軸姿勢。

本系統是捷太格特最新的獨創技術，能通過定量把握出貨時的預壓狀態、主軸特性，有助于提高主軸的可靠性，開發效率，以及使性能歷時變化可視化。

將來，該系統的測量數據也將作為支持“主軸異常診斷”和“加工條件最優化”的工具被進一步活用于主軸的開發。

【開發背景】

機床在日本被稱為工作機械，意思是“制作其他機械的機械產品”，也被稱為“工作母機”。是作為支持日本制造業重要的基礎產業而發展壯大的。為了機床的進一步發展，作為決定機床性能最重要因素之一的主軸單元，其性能和可靠性的提高不可或缺，因此主軸單元中的軸承起到了很重要的作用。

“軸承的預壓”是影響主軸性能的重要因素之一。預壓值越大主軸剛性越高，但有同時也有高速性、發熱、壽命等方面的缺陷。相反，預壓值越小越有利于高速性、發熱、壽命能方面的表現，但剛性就會較弱。

為了制作主軸性能公差小的主軸，縮小“預壓的公差”是行之有效的方法。一般對預壓的管理項目進行測量都在主軸靜止時進行，但是本來加工中的主軸就是處于高速旋轉的狀態，考慮對主軸性能的評估應該在旋轉狀態下實施，所以我們著手并開發了本系統。

【特點】

（1） 可以測量主軸靜止時的剛性、固有值
（2） 可以測量旋轉時的剛性、固有值

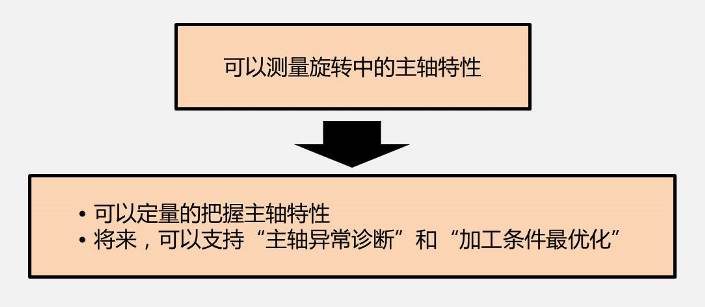

（3） 通過把握旋轉中的剛性，有助于得出最優加工條件

利用電磁石的吸引力，對主軸前端安裝的芯棒（類似的工具）用不同的頻率加以振動（徑向、軸向2個方向都可以加振）。加振時通過感應器對實時的變位進行檢測，靜止時自不必說，旋轉中的機床主軸特性（剛性?固有值）也可以測量出來。這樣一來，就有了“通過預壓管理的適用使主軸性能均一化”和“把握主軸特性變化的有無（比如：出貨時和使用3年后）”這2個優勢。

另外，為了將來能夠支持“主軸異常診斷”和“加工條件最優化”，為了使本系統能支持客戶進行產品的開發（可靠性的提高、適應性的確認等），我們將不斷推進開發更好的系統。

捷太格特（JTEKT）的軸承事業品牌 Koyo 以“ Key of your operation ”為產品理念，旨在和客戶一同合作，致力于問題的解決，作為“可信賴的伙伴”為各個產業的發展做出貢獻。
